Switching (VLAN, Trunking, Access, InterVLAN, dan STP)

Oleh Rifaldo Widya Ilyassa (Promaker 38)

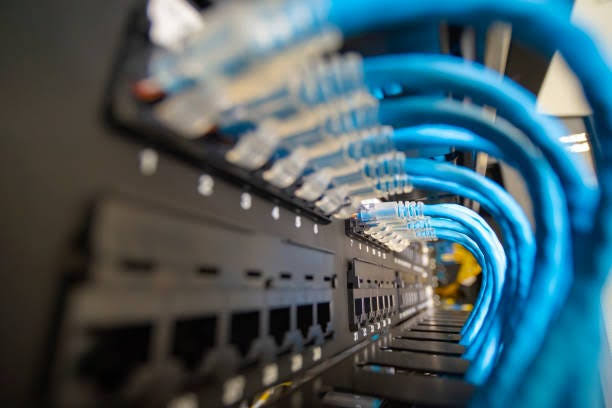

Gambar 1: Switch
Sumber: https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcRyVM6fePcO9gEgjk7gwgA_aRbxZhJjlecpRA&usqp=CAU

Pengertian Switch

Menurut Rahmat Abdul Azis (2023) Switch adalah perangkat jaringan yang digunakan untuk menghubungkan beberapa perangkat dalam sebuah jaringan lokal (LAN) dan memungkinkan perangkat tersebut agar dapat berkomunikasi satu sama lain.

Menurut Alexandromeo Lawrence (2023) Switch merupakan sebuah hardware yang fungsinya hampir sama dengan HUB, ia bisa membagi-bagi jaringan lokal ke banyak perangkat komputer.

dari kedua pendapat tersebut dapat disimpulkan, Switch adalah perangkat jaringan yang digunakan untuk menghubungkan dan membagi-bagi jaringan lokal ke banyak perangkat komputer dan memungkinkan perangkat tersebut agar dapat berkomunikasi satu sama lain.

1. Vlan

Menurut Meilina Eka (2023) VLAN adalah teknologi jaringan komputer yang memungkinkan pemisahan jaringan fisik menjadi beberapa jaringan logis.

Menurut Bambang Niko Pasla (2023) VLAN, adalah konsep yang menggabungkan beberapa LAN secara virtual, VLAN menciptakan sebuah entitas yang dapat berkomunikasi secara efisien tanpa harus terikat oleh kabel fisik.

Dari kedua pendapat tersebut dapat disimpulkan, VLAN adalah teknologi jaringan komputer yang memungkinkan pemisahan jaringan fisik menjadi beberapa jaringan logis (Virtual) tanpa harus terikat oleh kabel fisik.

Konfigurasi
Langkah pertama, buat topologi. Topologi yang saya gunakan adalah seperti pada gambar diatas.


Selanjutnya konfigurasi IP pada semua PC yang digunakan, IP yang saya gunakan adalah:
PC0=192.168.1.2
PC1=192.168.1.3
PC2=192.168.1.4
PC3=192.168.1.5

Selanjutnya konfigurasi Vlan dan dan rubah nama Vlan dengan cara sebagai berikut:
  1. Masuk ke switch lalu pilih bagian CLI.
  2. Ketik perintah "enable" (disingkat en) untuk masuk ke mode prevelens.
  3. Ketik perintah "configure terminal" (conf t) untuk masuk mode konfigurasi global.
  4. Ketik perintah "Vlan 10" untuk masuk ke port Vlan tersebut.
  5. Ketik perintah "name rifal" untuk Menganti nama Vlan menjadi nama yang telah disebutkan.
Lebih jelasnya bisa dilihat pada gambar dibawah



2. Access

Menurut A. Yahya Hudan Permana (2023) VLAN Access adalah jenis VLAN di mana setiap port switch terhubung ke satu VLAN saja.

Menurut Achmad Farid (2024) Access VLAN mengacu pada VLAN yang disusun pada port fisik switch untuk menyambungkan perangkat akhir seperti komputer atau printer. Setiap port access hanya terhubung ke satu VLAN.

Dari kedua pendapat tersebut dapat disimpulkan, VLAN Access adalah jenis VLAN di mana setiap port switch terhubung ke satu VLAN saja.

Konfigurasi


Langkah pertama buat topologi seperti gambar diatas.



Berikutnya, konfigurasi IP pada semua PC yang digunakan, IP yang saya gunakan adalah:
PC0=192.168.1.2
PC1=192.168.1.3
PC2=192.168.1.4
PC3=192.168.1.5

Selanjutnya konfigurasi Vlan dan dan rubah nama Vlan dengan cara sebagai berikut:
  1. Masuk ke switch lalu pilih bagian CLI.
  2. Ketik perintah "enable" (disingkat en) untuk masuk ke mode privilage.
  3. Ketik perintah "configure terminal" (conf t) untuk masuk mode konfigurasi global.
  4. Ketik perintah "Vlan 10" untuk masuk ke port Vlan tersebut.
  5. Ketik perintah "name rifal" untuk Menganti nama Vlan menjadi nama yang telah disebutkan.
  6. lakukan langkah ke 4 dan 5 pada Vlan 11
  7. Lebih jelasnya bisa dilihat pada gambar diatas.



Setelah itu, konfigurasi setiap port kedalam Vlan yang diinginkan. Konfigurasi dilakukan pada switch bagian CLI dengan perintah seperti berikut.
  1. Ketik perintah "interface fastethernet0/1" (int fa0/1) untuk masuk pada interface tersebut.
  2. Ketik perintah "switchport mode access" untuk merubah port fa0/1 yang telah disebutkan sebelumnya menjadi mode access
  3. Ketik perintah "switchport Access vlan 10" untuk membuat port fa0/1 berada pada Vlan 10
  4. Lakukan hal yang sama pada interface lain yang digunakan.
  5. Untuk lebih jelasnya bisa dilihat pada gambar diatas.

Pengujian

Untuk menguji apakah PC sudah dikelompokkan sesuai Vlan yang telah dikonfigurasi, masuk ke Salah satu PC dan pilih desktop lalu masuk kebagian Command prompt. Lakukan ping pada PC lain dengan cara seperti pada gambar dibawah.


Pada gambar diatas saya melakukan Ping dari PC 0 ke beberapa PC lain yaitu:
  1. PC1 dengan IP 192.168.1.3 yang berada pada Vlan yang sama dengan PC0
  2. PC2 dengan IP 192.168.1.4 yang berada pada Vlan yang berbeda dengan PC0
  3. PC3 dengan IP 192.168.1.5 yang berada pada Vlan yang berbeda dengan PC0

3. Trunking

Menurut Muhamad Maulana (2023) Trunking adalah mekanisme yang dipakai untuk membentuk sebuah internetwork maupun internet yang terdiri dari LAN, VLAN maupun WAN.

Menurut A. Yahya Hudan Permana (2023) VLAN Trunking adalah teknologi yang memungkinkan untuk mengirimkan banyak VLAN melalui satu port atau koneksi jaringan.

Dari kedua pendapat tersebut dapat disimpulkan, Trunking adalah teknologi yang memungkinkan untuk mengirimkan banyak VLAN, LAN maupun WAN melalui satu port atau koneksi jaringan.

Konfigurasi


Langkah pertama buat topologi seperti pada gambar diatas.


Setelah itu, konfigurasi IP pada semua PC yang digunakan, IP yang saya gunakan adalah:
PC0=192.168.1.2
PC1=192.168.1.3
PC2=192.168.1.4
PC3=192.168.1.5


Selanjutnya konfigurasi Vlan dan dan rubah nama Vlan dengan cara sebagai berikut:
  1. Masuk ke switch lalu pilih bagian CLI.
  2. Ketik perintah "enable" (disingkat en) untuk masuk ke mode privilage.
  3. Ketik perintah "configure terminal" (conf t) untuk masuk mode konfigurasi global.
  4. Ketik perintah "Vlan 10" untuk masuk ke port Vlan tersebut.
  5. Ketik perintah "name rifal" untuk Menganti nama Vlan menjadi nama yang telah disebutkan.
  6. lakukan langkah ke 4 dan 5 pada Vlan 11.
  7. Lebih jelasnya bisa dilihat pada gambar diatas.


Setelah itu, konfigurasi setiap port kedalam Vlan yang diinginkan. Konfigurasi dilakukan pada switch bagian CLI dengan perintah seperti berikut.
  1. Ketik perintah "interface fastethernet0/2" (int fa0/2) untuk masuk pada interface yang tersebut.
  2. Ketik perintah "switchport mode access" untuk merubah port fa0/1 yang telah disebutkan sebelumnya menjadi mode access
  3. Ketik perintah "switchport Access vlan 10" untuk membuat port fa0/1 berada pada Vlan 10
  4. Lakukan hal yang sama pada interface lain yang digunakan.
  5. selanjutnya Ketik perintah "interface fastethernet0/1" (int fa0/1) untuk masuk pada interface yang tersebut.
  6. Ketik perintah "switchport mode trunk" untuk merubah port fa0/1 yang telah disebutkan sebelumnya menjadi mode trunk
  7. Ketik perintah "switchport trunk allowed vlan 10,20" untuk mengizinkan vlan 10 dan 20 melewati port tersebut
  8. Untuk lebih jelasnya bisa dilihat pada gambar diatas.
lakukan juga konfigurasi yang telah dilakukan di switch pertama pad switch kedua. Untuk lebih jelasnya bisa dilihat pada gambar diatas.

Pengujian

Untuk menguji apakah PC sudah dikelompokkan sesuai Vlan yang telah dikonfigurasi, masuk ke Salah satu PC dan pilih desktop lalu masuk kebagian Command prompt. Lakukan ping pada PC lain dengan cara seperti pada gambar dibawah.


Pada gambar diatas saya melakukan Ping dari PC 3 ke beberapa PC lain yaitu:
  1. PC0 dengan IP 192.168.1.2 yang berada pada Vlan yang sama dan switch yang berbeda dengan PC3
  2. PC1 dengan IP 192.168.1.3 yang berada pada Vlan yang berbeda dan switch yang berbeda dengan PC3
  3. PC2 dengan IP 192.168.1.4 yang berada pada Vlan yang berbeda dan switch yang sama dengan PC3
4. InterVlan

Menurut Angga Indra Adi Pradana (2022) InterVLAN Routing adalah proses pengiriman data dari suatu VLAN ke VLAN lain, sehingga end device yang terdaftar sebagai anggota VLAN ID yang berbeda dapat saling terhubung.

Menurut Roman Yoga Adhika (2024) Inter-VLAN routing adalah teknik jaringan yang memungkinkan komunikasi antara VLAN (Virtual Local Area Network) yang berbeda.

Dari kedua pendapat tersebut dapat disimpulkan, Inter-VLAN routing adalah teknik jaringan yang memungkinkan komunikasi antara VLAN (Virtual Local Area Network) yang berbeda.

Konfigurasi


Langkah pertama buat topologi seperti pada gambar diatas.


Setelah itu, konfigurasi setiap port yang digunakan. cara Konfigurasinya adalah seperti berikut.
  1. Masuk ke router lalu pilih bagian CLI.
  2. Ketik perintah "enable" (disingkat en) untuk masuk ke mode privilage.
  3. Ketik perintah "configure terminal" (conf t) untuk masuk mode konfigurasi global.
  4. Ketik perintah "interface GigabitEthernet0/0/0" (int g0/0/0) untuk masuk pada interface tersebut.
  5. Ketik perintah "no shut" untuk merubah port g0/0/0 yang telah disebutkan sebelumnya menjadi aktif
  6. Ketik perintah "exit" (ex) untuk keluar dari mode interface konfigurasi
  7. Untuk lebih jelasnya bisa dilihat pada gambar diatas.


masih pada bagian CLI di router, konfigurasi sub interface yang digunakan. perintah Konfigurasinya adalah seperti berikut:
  1. Ketik perintah "interface GigabitEthernet0/0/0.10" (int g0/0/0.10) untuk masuk pada subinterface tersebut.
  2. Ketik perintah "encapsulation dot1q 10" untuk mengidentifikasikan bahwa subinterface tersebut akan terhubung pada vlan 10.
  3. Ketik perintah "ip add 192.168.10.1 255.255.255.0" untuk menetapkan ip pada subinterface tersebut.
  4. Ketik perintah "exit" (ex) untuk keluar dari mode interface konfigurasi
  5. Untuk lebih jelasnya bisa dilihat pada gambar diatas.


setelah konfigurasi selesai, cek hasil konfigurasi dengan mengetikkan perintah "do show run"

Selanjutnya konfigurasi Vlan dan dan rubah nama Vlan pada switch0 dengan cara sebagai berikut:
  1. Masuk ke switch0 lalu pilih bagian CLI.
  2. Ketik perintah "enable" (disingkat en) untuk masuk ke mode privilage.
  3. Ketik perintah "configure terminal" (conf t) untuk masuk mode konfigurasi global.
  4. Ketik perintah "Vlan 10" untuk masuk ke port Vlan tersebut.
  5. Ketik perintah "name rifal" untuk Menganti nama Vlan menjadi nama yang telah disebutkan.
  6. Lakukan hal yang sama pada Vlan 20
  7. Lebih jelasnya bisa dilihat pada gambar diatas.

Setelah itu, konfigurasi setiap port kedalam Vlan yang diinginkan. Konfigurasi dilakukan pada switch bagian CLI dengan perintah seperti berikut.
  1. Ketik perintah "interface fastethernet0/1" (int fa0/1) untuk masuk pada interface yang tersebut.
  2. Ketik perintah "switchport mode access" untuk merubah port fa0/1 yang telah disebutkan sebelumnya menjadi mode access
  3. Ketik perintah "switchport Access vlan 10" untuk membuat port fa0/1 berada pada Vlan 10
  4. Lakukan hal yang sama pada interface lain yang digunakan.
  5. Untuk lebih jelasnya bisa dilihat pada gambar diatas.

Masih pada switch pertama. berikutya, lakukan konfigurasi mode trunk pada port yang terhubung pada router atau swich lain
  1. Ketik perintah "interface fastethernet0/1" (int fa0/1) untuk masuk pada interface yang tersebut.
  2. Ketik perintah "switchport mode trunk" untuk merubah port fa0/1 yang telah disebutkan sebelumnya menjadi mode trunk
  3. lakukan hal yang sama pada interface yang lain yang terhubung pada switch.
  4. Untuk lebih jelasnya bisa dilihat pada gambar diatas


lakukan pengecekan konfigurasi vlan, dengan cara mengetik perintah "do show vlan brief"

lakukan pengecekan juga pada konfigurasi trunk, dengan cara mengetik perintah "do show int trunk"



Lakukan konfigurasi yang telah dilakukan di switch pertama pad switch kedua. Untuk lebih jelasnya bisa dilihat pada dua gambar diatas.




Lakukan konfigurasi yang telah dilakukan di switch pertama pad switch kedua. Untuk lebih jelasnya bisa dilihat pada dua gambar diatas.



Jika semua konfigurasi telah dilakukan. selanjutnya, konfigurasi IP pada semua PC yang digunakan, IP yang saya gunakan adalah:
PC0=192.168.10.2
PC1=192.168.10.3
PC2=192.168.10.4
PC3=192.168.20.2
PC4=192.168.20.3
PC5=192.168.20.4

Pengujian

Untuk menguji apakah PC sudah dikelompokkan sesuai Vlan yang telah dikonfigurasi, masuk ke Salah satu PC dan pilih desktop lalu masuk kebagian Command prompt. Lakukan ping pada PC lain dengan cara seperti pada gambar dibawah.


Pada gambar diatas saya melakukan Ping dari PC 0 ke beberapa PC lain yaitu:
  1. PC0 dengan IP 192.168.1.2 yang berada pada Vlan yang sama dan switch yang berbeda dengan PC0
  2. PC1 dengan IP 192.168.1.3 yang berada pada Vlan yang berbeda dan switch yang berbeda dengan PC0
  3. PC2 dengan IP 192.168.1.4 yang berada pada Vlan yang berbeda dan switch yang sama dengan PC0

5. STP

Menurut Ramadhan Yoga (2017) STP adalah protokol yang berfungsi untuk mencegah terjadinya looping pada proses pengiriman data.

Menurut Roman Yoga Adhika (2024) STP adalah sebuah protokol yang digunakan dalam jaringan komputer untuk mencegah terjadinya loop pada topologi jaringan yang berhubungan dengan model OSI Layer 2, seperti switch.

Dari kedua pendapat tersebut dapat disimpulkan, STP adalah protokol yang berfungsi untuk mencegah terjadinya loop pada topologi jaringan.

Konfigurasi

Langkah pertama buat topologi seperti pada gambar diatas.


Konfigurasi switch0 menjadi priority 4096 dengan cara sebagai berikut:
  1. Masuk ke switch0 lalu pilih bagian CLI.
  2. Ketik perintah "enable" (disingkat en) untuk masuk ke mode privilage.
  3. Ketik perintah "configure terminal" (conf t) untuk masuk mode konfigurasi global.
  4. Ketik perintah "spanning-tree Vlan 1 priority 4096" untuk mengubah Vlan 1 menjadi prioritas nomer 4096.
  5. Lebih jelasnya bisa dilihat pada gambar diatas.

Konfigurasi switch0 menjadi priority 8192 dengan cara sebagai berikut:
  1. Masuk ke switch0 lalu pilih bagian CLI.
  2. Ketik perintah "enable" (disingkat en) untuk masuk ke mode privilage.
  3. Ketik perintah "configure terminal" (conf t) untuk masuk mode konfigurasi global.
  4. Ketik perintah "spanning-tree Vlan 1 priority 8192" untuk mengubah Vlan 1 menjadi prioritas nomer 8192.
  5. Lebih jelasnya bisa dilihat pada gambar diatas.
Konfigurasi switch0 menjadi priority 8192 dengan cara sebagai berikut:
  1. Masuk ke switch0 lalu pilih bagian CLI.
  2. Ketik perintah "enable" (disingkat en) untuk masuk ke mode privilage.
  3. Ketik perintah "configure terminal" (conf t) untuk masuk mode konfigurasi global.
  4. Ketik perintah "spanning-tree Vlan 1 priority 8192" untuk mengubah Vlan 1 menjadi prioritas nomer 8192.
  5. Lebih jelasnya bisa dilihat pada gambar diatas.
Pengujian

Untuk mengecek konfigurasi yang telah dilakukan ketik perintah "do sh spanning-tree".

Gambar diatas adalah pengecekan hasil konfigurasi pada switch0.


Gambar diatas adalah pengecekan hasil konfigurasi pada switch1


Gambar diatas adalah pengecekan hasil konfigurasi pada switch2


Daftar Pustaka

Azis, Rahmat, Abdul. 2023. 14 Macam Perangkat Jaringan Komputer dan Fungsinya. 14 Macam Perangkat Jaringan Komputer dan Fungsinya — PapiTekno  diakses 17 Mei 2024 pukul 19:14 WIB

Lawrence, Alexandromeo. 2023. Perangkat Jaringan Komputer: Pengertian, Contoh, dan Fungsinya. Perangkat Jaringan Komputer: Pengertian, Contoh, dan Fungsinya (makinrajin.com) diakses 17 Mei 2024 pukul 18:39 WIB

Eka, Meilina. 2023. VLAN: Fungsinya dalam Mengoptimalkan Jaringan Komputer. https://it.telkomuniversity.ac.id/vlan-fungsinya-dalam-mengoptimalkan-jaringan-komputer/ diakses 16  Juni 2024 pukul 19:11 WIB

Pasla, Bambang, Niko. 2023. VLAN Adalah: Pengertian, Fungsi, Jenis, dan Keunggulannya. https://pasla.jambiprov.go.id/vlan-adalah-pengertian-fungsi-jenis-dan-keunggulannya/ diakses 16  Juni 2024 pukul 19:21 WIB

Permana, A, Yahya, Hudan. 2023. Mengenal VLAN Access dan VLAN Trunk serta Konfigurasinya. https://www.cloudaja.id/artikel/mengenal-vlan-access-dan-vlan-trunk-serta-konfigurasinya/#VLAN_Trunk diakses 16  Juni 2024 pukul 20:41 WIB

Farid, Achmad. 2024. Apa Itu Trunk? Pengertian Hingga Fungsi Dalam Jaringan. https://www.exabytes.co.id/blog/apa-itu-trunk-adalah/#:~:text=Jadi%2C%20intinya%20adalah%20bahwa%20trunk,dalam%20domain%20penyiaran%20yang%20sama. diakses 16  Juni 2024 pukul 21:38 WIB

Maulana, Muhamad. 2023. Trunk Adalah : Pengertian, Jenis dan Cara Konfigurasinya. https://itbox.id/blog/trunk-adalah/#trunk_adalah_simak_penjelasanya diakses 16  Juni 2024 pukul 20:34 WIB

Permana, A, Yahya, Hudan. 2023. Mengenal VLAN Access dan VLAN Trunk serta Konfigurasinya. https://www.cloudaja.id/artikel/mengenal-vlan-access-dan-vlan-trunk-serta-konfigurasinya/#VLAN_Trunk diakses 16  Juni 2024 pukul 20:41 WIB

Pradana. Angga, Indra, Adi. 2022. Menghubungkan VLAN Berbeda dengan InterVLAN Routing. https://lifeismycampus.com/posts/menghubungkan-vlan-berbeda-menggunakan-intervlan-routing/#google_vignette diakses 16  Juni 2024 pukul 22:04 WIB

Adhika, Roman, Yoga. 2024. Konfigurasi InterVLAN di Cisco Packet Tracer — Belajar Cisco Part 4. https://medium.com/@romanyoga4/konfigurasi-intervlan-di-cisco-packet-tracer-6d153db2e046 diakses 16  Juni 2024 pukul 22:12 WIB

Yoga, Ramadhan. 2017. Apa Itu Spanning Tree Protocol. https://www.diaryconfig.com/2017/08/apa-itu-spanning-tree-protocol.html?m=1 diakses 16  Juni 2024 pukul 22:25 WIB

Adhika, Roman, Yoga. 2024. Konfigurasi STP di Cisco Packet Tracer — Belajar Cisco Part 6. https://medium.com/@romanyoga4/konfigurasi-stp-di-cisco-packet-tracer-belajar-menjadi-network-engineer-part-14-bf8d5e099a6f diakses 16  Juni 2024 pukul 22:31 WIB
