Oleh : Rifaldo Widya Ilyassa ( Promaker 38 )
Menurut Meilina Eka Ayuningtyas (2023) Kabel adalah salah satu media transmisi yang dapat mengirim informasi atau data dari computer satu ke computer lainnya.
Menurut Alexandromeo Lawrence (2023) Kabel merupakan penghantar arus dari dan ke sebuah perangkat.
Dari kedua pendapat tersebut dapat disimpulkan, Kabel merupakan penghantar arus, informasi ataupun data dari dan ke sebuah perangkat.
Menurut Puspita Tata Negara (2006) Terminasi adalah alat yang dibutuhkan oleh ujung kabel tenaga tegangan menengah atau tegangan yang lebih tinggi dimana kabel akan dihubungkan dengan peralatan.
Menurut Alona Situmeang (2020) Terminasi adalah salah satu bagian dari proteksi pada instalasi listrik yang bertujuan untuk keselamatan manusia maupun barang-barang elektronik pada Kubikel atau Gardu Induk.
Dari kedua pendapat tersebut dapat disimpulkan, Terminasi adalah alat yang dibutuhkan oleh ujung kabel dimana kabel akan dihubungkan dengan peralatan yang bertujuan untuk keselamatan.
Menurut Ezra Masola Tangkesalu (2013) Terminasi kabel adalah proses pemasangan konektor/connector pada sebuah kabel.
Menurut Curtis Shelby (2022) Terminasi mengacu pada proses pemasangan konektor atau steker ke ujung kabel.
Dari kedua pendapat tersebut dapat disimpulkan, Terminasi kabel adalah proses pemasangan konektor/connector pada sebuah kabel.
1. Kabel Twisted Pair
Menurut Amelia Shinta (2021) Kabel twisted pair adalah jenis kabel jaringan yang terdiri dari beberapa kabel yang saling berpasangan.
Menurut Ahmad Efendi (2024) kabel twisted pair, merupakan kabel jaringan yang didalamnya terdiri atas beberapa kabel yang saling berpasangan.
Dari kedua pendapat tersebut dapat disimpulkan, Kabel twisted pair adalah jenis kabel jaringan yang terdiri dari beberapa kabel yang saling berpasangan.
Ada 2 Jenis kabel Twisted Pair, yaitu:
A. UTP Unshield Twisted Pair.
Menurut Muhammad Syahrul Ramadhan (2023) kabel UTP adalah suatu jenis kabel yang dapat dipakai untuk membuat jaringan komputer, berupa kabel yang di bagian dalamnya berisikan 4 pasang kabel.
Menurut Mesakh Ananta Dachi (2023) kabel UTP merupakan singkatan dari unshield twisted pair. Kabel ini, sesuai dengan namanya, unshield atau tidak memiliki pelindung aluminium.
Dari kedua pendapat tersebut dapat disimpulkan, kabel UTP adalah suatu jenis kabel yang dapat dipakai untuk membuat jaringan komputer, berupa kabel yang di bagian dalamnya berisikan 4 pasang kabel dan tidak memiliki pelindung aluminium.
B. STP Shielded Twisted Pair.
Menurut Elga Aris Prastyo (2023) Kabel STP atau Shielded Twisted Pair merupakan kabel yang digunakan dalam sistem jaringan komunikasi untuk mengirimkan data dalam bentuk sinyal listrik.
Menurut Putri (2023) kabel STP (Shield Twisted Pair) merupakan sebuah kabel twisted pair yang mempunyai pasangan berbelit dimana bagian dalamnya terdapat sebuah lapisan pelindung berupa tembaga atau alumunium foil.
Dari kedua pendapat tersebut dapat disimpulkan, Kabel STP atau Shielded Twisted Pair merupakan kabel yang digunakan dalam jaringan untuk mengirimkan data dalam bentuk sinyal listrik, dimana bagian dalamnya berupa pasangan tembaga berbelit dengan dilapisan pelindung alumunium foil.
2. Konektor Kabel Twisted Pair
Untuk kabel Twisted Pair memiliki beberapa jenis konektor yaitu:
A. RJ45
Menurut Fajar Maududi (2022) RJ45 ini adalah konektor label ethernet yang kebanyakan memiliki fungsi sebagai konektro pada topologi jaringan komputer LAN (Local Area Network) dan topologi jaringan lainnya.
Menurut Ary Adianto (2024) RJ45 adalah jenis konektor yang digunakan untuk menghubungkan kabel jaringan Ethernet ke perangkat jaringan, seperti komputer, router, switch, atau perangkat lainnya.
Dari kedua pendapat tersebut dapat disimpulkan, RJ45 ini adalah konektor label ethernet yang kebanyakan memiliki fungsi sebagai konektro untuk menghubungkan kabel jaringan Ethernet ke perangkat jaringan, seperti komputer, router, switch, atau perangkat lainnya pada topologi jaringan komputer LAN (Local Area Network) dan topologi jaringan lainnya.
B. RJ11
Menurut Erik Mikac (2023) RJ11 (Registered Jack-11) adalah konektor telekomunikasi standar yang digunakan untuk transmisi data analog , biasanya sinyal suara analog untuk telepon rumah.
Menurut Ella Shella (2014) RJ 11 adalah konektor yang dipergunakan dalam jaringan telepon.
Dari kedua pendapat tersebut dapat disimpulkan, RJ11 (Registered Jack-11) adalah konektor telekomunikasi standar yang digunakan untuk transmisi data analog , biasanya sinyal suara analog untuk telepon rumah.
3. Kode Warna
Setiap warna kabel LAN punya fungsinya masing-masing. Oleh karena itu, Anda tidak bisa sembarangan pasang kabel LAN atau mengurutkannya. Berikut ini fungsi kabel LAN tergantung warnanya:
- Orange. Berfungsi sebagai media pengirim paket data
- Putih – Orange. Berfungsi sebagai media pengirim paket data
- Hijau. Berfungsi sebagai media pengirim paket data
- Putih – Hijau. Berfungsi sebagai media pengirim paket data
- Biru. Berfungsi sebagai media pengirim paket suara
- Putih – Biru. Berfungsi sebagai media pengirim paket suara
- Cokelat. Berfungsi mengirim tegangan DC
- Putih – Cokelat. Berfungsi pengirim tegangan DC.
Ketika melakukan terminasi kabel Twisted Pair, perlu diketahui bahwa urutan Warnanya harus sesuai. Berikut adalah 2 Jenis urutan warna dan cara pengaplikasiannya.
T568A : Warna pada kabel T568A dari kiri ke kanan maka warna pertama yaitu ( Putih – Hijau, Hijau, Putih – orange, Biru, Putih Biru, Biru, Putih coklat, dan coklat).
T568B : T568B dari kiri ke kanan maka warna pertama yaitu ( Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, dan coklat).
Untuk pengaplikasiannya sendiri terbagi menjadi dua jenis yaitu:
Sumber : https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcQv2xCJWj9ayr5NCFnnj_Mp_8lq0iUp3u28n-6MnJKEDOHmfTAV-r4hl2Y&s=10

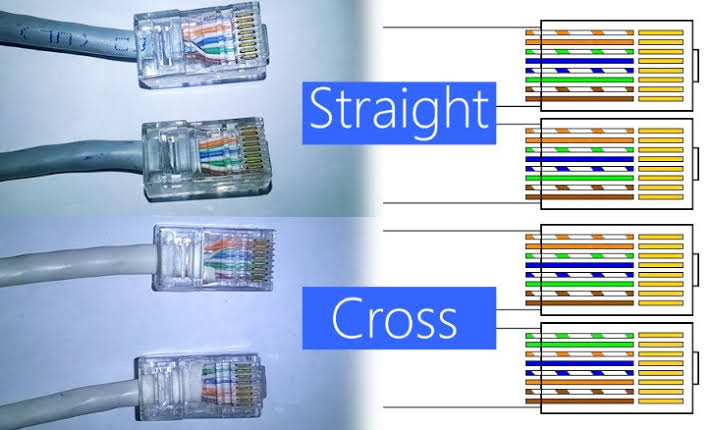

Straight – through, istilah ini digunakan untuk kabel LAN yang memiliki urutan warna jenis T568A, Maka ujung PIN yang lainnya juga harus memiliki urutan warna berdasarkan standar T568A. Begitu pula jika yang digunakan urutan T568B maka sisi lainya juga harus menggunakan T568B.
Cara Terminasi Kabel Straight - Through
Cross-over, berbeda dengan straight – through, kabel jenis crossover ini memiliki urutan warna yang berbeda dikedua ujungnya. Namun perbedaan warna ini tidak boleh sembarangan karena kedua ujung ini juga memiliki aturan urutan warna. Pada jenis cross – over standard, jika salah satu ujung PIN memiliki susunan warna berdasarkan aturan T568A maka ujung pin yang lain harus memiliki urutan warna berdasarkan standar T568B.
